Технические характеристики
№ п/п |
Наименование параметра |
Величина или параметр |
1 |
Измеряемая среда |
Природный газ по ГОСТ 5542-87, азот, воздух |
2 |
Максимальное давление, МПа |
1,6 |
3 |
Рабочее давление, МПа, не более |
1,2 |
4 |
Температура измеряемой среды и окружающего воздуха, °С |
-30 … +60 |
5 |
Пределы допускаемой основной и относительной погрешности, %: |
|
от Qmin до 0,2 Qmax |
±2 |
от 0,2 Qmax до Qmax |
±1 |
6 |
Порог чувствительности: |
|
- для счетчиков СТГ-50-100, м3/ч, не более |
0,033 Qmax |
- для остальных счетчиков, м3/ч, не более |
0,02 Qmax |
7 |
Емкость восьмиразрядного отсчетного устройства: |
|
- для счетчиков СТГ-50-100, м3 |
9999999,99 |
- для остальных счетчиков, м3 |
99999999,9 |
8 |
Цена деления последнего ролика: |
|
- для счетчиков СТГ-50-100, м3 (дм3) |
0,002 (2) |
- для остальных счетчиков, м3 (дм3) |
0,02 (20) |
9 |
Условия эксплуатации: |
|
- температура окружающего воздуха,°С |
от минус 30 до плюс 60 |
- относительная влажность окружающего воздуха, % |
от минус 30 до плюс 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- температура транспортировки и хранения счетчика,°С |
от минус 40 до плюс 70 |
10 |
Межповерочный интервал, лет |
6 |
11 |
Комплектность |
Разъем "Binder" (шести полюсная розетка)
Руководство по эксплуатации |
12 |
По отдельному заказу: |
Комплект монтажных деталей (прямые участки). Гильза под термометр |
13 |
Срок службы, лет, не менее |
12 |
Газ, проходящий через счетчик, должен проходить фильтрацию. Рекомендуемая степень фильтрации - 0,2 мм
Номенклатурный ряд
Обозначение
счетчика |
Максимальный
расход, Q макс.,
м3/ч |
Минимальный расход, Qмин., м3/ч |
Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп. |
Ду, мм |
СТГ-50-100 |
100 |
10 |
0,1 |
50 |
СТГ-80-160
СТГ-80-250
СТГ-80-400 |
160
250
400 |
8
8
13 |
1,0 |
80 |
СТГ-100-250
СТГ-100-400
СТГ-100-650 |
250
400
650 |
13
13
20 |
1,0 |
100 |
СТГ-150-650
СТГ-150-1000
СТГ-150-1600 |
650
1000
1600 |
32
32
50 |
1,0 |
150 |
Примечание - Значения расхода установлены для воздуха плотностью 1,2 кг/м3

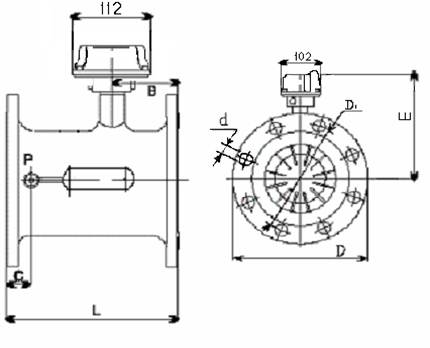

Габаритные и присоединительные размеры
Обозначение счётчика |
Диаметр условного прохода, Ду, мм |
Размеры, мм |
L |
B |
C |
E |
D |
D1 |
d |
СТГ-50-100 |
50 |
150 |
60 |
45 |
154 |
165 |
125 |
18 |
СТГ-80-160
СТГ-80-250
СТГ-80-400 |
80 |
240 |
100 |
60 |
158,5 |
200 |
160 |
18 |
СТГ-100-250
СТГ-100-400
СТГ-100-650 |
100 |
300 |
125 |
85 |
176 |
220 |
180 |
18 |
СТГ-150-650
СТГ-150-1000
СТГ-150-1600 |
150 |
450 |
185 |
125 |
181 |
285 |
241 |
22 |

Масса счётчиков
Обозначение счётчика |
СТГ-50-100 |
СТГ-80-160
СТГ-80-250 |
СТГ-80-400 |
СТГ-100-250
СТГ-100-400 |
СТГ-100-650 |
СТГ-150-650
СТГ-150-1000 |
СТГ-150-1600 |
Масса, кг, не более |
3,9 |
7 |
7,1 |
14,7 (25,2) |
15 (26) |
25,7 (49,1) |
26,2 (50) |

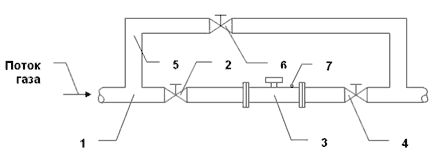

Схема установки
Счётчики устанавливаются на горизонтальном и вертикальном участке газопроводов (направление потока газа как сверху вниз, так и снизу вверх). В газопроводах с давлением до 1,6 МПа рекомендуется схема установки, приведённая ниже. Наличие вентиля 2 является обязательным. Он позволяет отключить счётчик в случае его повреждения, облегчает ввод счётчика в эксплуатацию в протяжённых или сложных газопроводах. При отсутствии байпаса допускается вместо счётчика использовать проставку.

1 - газопровод; 2, 4 - краны до и после счетчика; 3 - счетчик; 5 - байпас; 6 - кран байпаса; 7 - два погружных кармана с заглушками под гильзы датчика температуры корректора объема газа и образцового термометра.
Пуск счётчика
