   Принцип действия
   Технические характеристики
   Эксплуатационные характеристики
   Физические характеристики
   Условия применения и выбора размера датчика
   Электрические подсоединения
   Габаритные размеры

Измерение объёмного и/или массового расхода жидкости, газа и пара
Измерение всех переменных потока (расхода, температуры, давления и плотности) в одной точке
Простой монтаж и обслуживание
Высокая точность в широком динамическом диапазоне расходов 100:1
Температура среды измерения до 400°С
Давление среды измерения до 10МРа
Полнопроходное исполнение для трубопроводов от Ду15 до Ду 200
Разнесённая электроника (опция) для жёстких условий применения или при ограниченном доступе к трубопроводу
Полностью сварная конструкция
HART протокол в стандарте
RS-485 Modbus (опция)
Регистрационный номер 35299-07 в Государственном реестре средств измерений РФ

В конструкцию расходомеров Pro-V™ производства компании VorTek Instruments интегрированы три чувствительных элемента – вихревой сенсор скорости потока, платиновый термометр сопротивления НСХ Pt 1000 и датчик абсолютного давления.
Подобная компоновка Pro-V™ позволила исключить недостатки традиционно использующихся систем измерений, когда массовый расход вычисляют, используя сигналы от удалённо установленных датчиков, что не всегда обеспечивает достоверные показания, т.к. параметры среды в точке измерения расхода могут отличаться от параметров в местах измерения давления и температуры.
Единая точка измерения всех необходимых для вычисления массы (приведённого расхода) параметров среды обеспечивает пользователям расходомеров Pro-V™ высокую точность измерений и достоверность показаний.
Встроенный корректор, многопараметрический выходной сигнал, единая точка измерения, упрощает систему и существенно снижает стоимость оборудования и затраты на монтаж и обслуживание.
 Конфигурация расходомеров и ряд дополнительных опций позволяют решать практически любые задачи измерения расхода.

Pro-V принцип действия

Вихревые расходомеры измеряют расход жидкости, газа и пара, фиксируя частоту образования вихрей за телом обтекания. Частота вихреобразования прямо пропорциональна скорости потока. Встроенный в Pro-V™ М22 чувствительный пьезоэлектрический элемент измеряет частоту вихрей и преобразует в электрический сигнал. Микропроцессорный электронный блок преобразует электрический сигнал в показания мгновенного и накопленного расхода на ЖКИ в выбранных пользователем технических единицах измерения.






Напряжение питания

Модель M22, DCL опция: 18-36 VDC токовая петля
(один выход 4-20мА)
Модель M22, DCH опция: 18-36 VDC, 100 мА max
(несколько выходных сигналов)
Модель M22, AC опция: 85-240 VAC, 50/60Hz, 2Вт
(несколько выходных сигналов)

Дисплей

Буквенно-цифровой 2 строчный на 16 символов ЖК LCD индикатор, шесть кнопок для настройки.
Настройка прибора возможна с помощью магнитного карандаша без вскрытия крышки электронного блока.
Дисплей для улучшения визуального обзора, может быть, развёрнут на 90°.

Выходные сигналы






Аналоговый: 4-20 мА
Сигнализация: твёрдотельное реле, 40 VDC, 40 мА
Числоимпульсный накопительный: 50мс, 40 VDC
Объёмный: один аналоговый, один числоимпульсный, HART протокол.
Многопараметрический опция: до трёх аналоговых сигналов, три сигнала аварии, один числоимпульсный, HART протокол или RS-485 Modbus.

Технические характеристики

Точность

Пределы допускаемой основной погрешности измерений Pro-V Модель M22

Параметр процесса

Жидкость

Газы и пар

Объёмного расхода

± 0.7% относительная

± 1.0% относительная

Массового расхода

± 1.0% относительная

± 1.5% относительная

Температуры

± 1°C

± 1°C

Давления

± 0.3% от ВПИ

± 0.3% от ВПИ

Плотности

± 0.3% от значения

± 0.3% от значения

Повторяемость измерений

Массового расхода…….....…± 0.2% от диапазона
Объёмного расхода …......…± 0.1% от диапазона
Температуры………………...±0.1°C
Давления ……………….……± 0.05% от ВПИ
Плотности ……………………± 0.1% от значени

Нестабильность измерений за 1 год

Массового расхода…….......…± 0.2% от диапазона
Объёмного расхода…….....…± незначительно
Температуры………………….±0.5°C
Давления…………………...….± 0.1% от ВПИ
Плотности…………………...…± 0.1% от значения

Время демпфирования

Устанавливается от 1 to 100с

Эксплуатационные характеристики

Температура процесса

Стандартная температура: от -40 до 260°C
(заказной код ST)
Высокая температура: до 400°C
(заказной код HT)

Температура окружающей среды

от -40 до +65°C
от -20 до +60°C (с ЖК-индикатором)

Диапазоны преобразователя давления

Шкала, абс.

Перегрузка, абс.

psi

МРа

psi

МРа

30

0,2

60

0,4

100

0,7

200

1,4

300

2,0

600

4,0

500

3,5

1000

7,0

1500

10,0

2500

17,5

Физические характеристики

Материалы, контактирующие с измеряемой средой

Стандартно нержавеющая сталь 316L, плюс
• Углеродистая сталь – опция
• Hastelloy C - опция
• Dupont Teflon® базовое уплотнение с датчиком давления

Допуска

Взрывозащита
Ex d IIB + H2T6
Ex tD A21 IP66 T 85°C Ta= 60°C

Условия применения и выбора размера датчика

Необходимые длинны прямолинейных участков

Условия

Dу внутренний диаметр

- перед расходомером

впускной

выпускной

Колено 90°

10Dу

5Dу

Два колена 90°

15Dу

5Dу

Два колена 90° в разных плоскостях

25Dу

5Dу

Сужение

10Dу

5Dу

Расширение

20Dу

5Dу

Частично отрытый клапан

25Dу

5Dу

Полностью открытый полнопроходный клапан

10Dу

5Dу

Диапазоны скоростей

Максимальная, жидкость: 9 м/с
Минимальная, жидкость: 0.3 м/с
Максимальная, газ и пар: 90 м/с
Другие диаметры рассчитывайте с помощью программы Vortek Instruments Sizing Program

Диапазоны измеряемых Расходов Воды

Величина

Номинальный внутренний диаметр (мм)



15

20

25

40

50

80

100

150

200

M3/час
минимум

0.2

0.3

0.5

1.3

2.1

4.7

8.1

18

32

M3/час
максимум

5

9

15

38

63

140

244

554

970

Диапазоны измеряемых Расходов Насыщенного пара (кг/час)

 Номинальный диаметр (мм)

Давление

15

20

25

40

50

80

100

150

200

0 МРа (изб.)

3

5

8

19

32

72

126

286

500

18

42

91

224

375

838

1459

3309

5797

0,5 МРа (изб.)

6

11

18

45

75

167

290

658

1153

95

224

485

1192

1992

4455

7754

17581

30799

1,0 МРа (изб.)

8

15

24

59

99

222

387

877

1537

168

397

862

2118

3539

7915

13777

31237

54720

1,5 МРа (изб.)

9

17

29

71

119

266

463

1050

1840

241

569

1236

3036

5073

11347

19750

44779

78444

2,0 МРа (изб.)

11

20

33

81

136

304

529

1199

2100

314

742

1610

3956

6611

14787

25738

58355

102226

3,0 МРа (изб.)

13

24

40

99

165

369

642

1455

2548

463

1092

2370

5822

9729

21763

37880

85884

150451

Диапазоны измеряемых Расходов Воздуха при температуре 20°С (Нм3/час)

Номинальный диаметр (мм)

Давление

15

20

25

40

50

80

100

150

200

0 МРа (изб.)

3

5

9

21

36

79

138

313

549

28

66

142

350

584

1307

2275

5157

9034

0,5 МРа (изб.)

7

13

21

52

87

194

337

764

1339

165

390

847

2080

3476

7775

13533

30682

53749

1,0 МРа (изб.)

9

17

29

70

117

262

457

1035

1814

304

716

1554

3819

6381

14273

24844

56329

98676

1,5 МРа (изб.)

11

21

34

85

142

317

551

1250

2190

442

1044

2265

5565

9299

10801

36205

82087

143801

2,0 МРа (изб.)

13

24

40

97

162

363

632

1434

2511

582

1373

2979

7318

12229

27354

47612

107949

189105

3,0 МРа (изб.)

16

29

48

118

198

442

770

1745

3057

862

2034

4414

10843

18119

40529

70554

159942

280187

Динамический диапазон

Динамический диапазон может отличаться в каждом конкретном применении.
Консультируйтесь со специалистами для более точной оценки применения и выбора расходомера. Динамический диапазон до 100:1.

Электрические подсоединения

Питание постоянным током

Диаметр кабеля в оплетке максимально 14 мм. Сечение медных проводников минимально 1.0 мм2. Источник постоянного тока напряжением 18 – 36 В (100 мА максимум) подсоединяется к клеммам +Pwr и –Pwr соответственно.

DC терминал

Питание переменным током

Диаметр кабеля в оплетке максимально 14 мм. Сечение медных проводников минимально 1.0 мм2. Температурная изоляция должна быть устойчива к температурам выше 85 0С. Источник переменного тока напряжением от 100 до 240 В, 50 Гц (25 Вт максимум) подсоединяется к клеммам Hot и Neut.

AC терминал

Аналоговый выход 4–20 мА

Стандартный массовый многопараметрический расходомер Pro-V имеет один аналоговый выход 4-20 мА, гальванически изолированный от датчика расхода. Два других дополнительных аналоговых выхода, размещаемых в приборе по заказу, также гальванически изолированы от цепей электронного блока. Соответствие выходного сигнала значениям температуры, давления, массового расхода, объемного расхода, количества теплоты или плотности выбирается Пользователем. Внешний показывающий прибор, энергоконтроллер, должен быть включен в цепь 4-20 мА последовательно к электронному блоку, которому необходимо питание 12 В. При максимальном токе 20 мА в измерительной цепи ее максимальное допустимое сопротивление составляет:  Rmax = Rизм + Rпровода = 1/20 (V пит – 12В) х 1000 = 50 (V пит – 12В)

При определении возможного удаления вторичных приборов от электронного блока массового расходомера необходимо принимать в расчет их внутреннее сопротивление.

Изолированный выход 4-20 мА с внешним источником питания (для опции питания DCL, см. коды заказа)

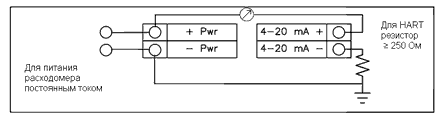

Неизолированный выход 4-20 мА расходомера с внешним источником питания (для опции DCH, см. коды заказа)

Изолированный выход 4-20мА, расходомер со встроенным источником питания (для опции AC, см. коды заказа)

Импульсный выход

Числоимпульсный выход электронного блока служит для удаленного контроля объемного или массового расхода, вычисляемого нарастающим итогом. Импульсы длительностью 50 мс с частотой, определенной при настройке сумматора прибора, имеют всегда амплитуду, определяемую величиной напряжения источника питания, и формируются однополюсным нормально-открытым реле.

Изолированный выходной импульс с внешним источником питания (для опции DCL, см. коды заказа)

Неизолированный выходной импульс с внешним источником питания (для опции DCH, см. коды заказа)

золированный импульсный выход расходомера  (для опции AC, см. коды заказа)

Габаритные размеры

Исполнение с фланцами



ВЕС

Размер Ду,
мм

L, мм

H, мм

ANSI 150
(PN 16)

ANSI 300
(PN 40)

ANSI 600
(PN 64)

15

116

376

5,5 кг

5,7 кг

5,9 кг

20

122

381

5,9 кг

6,4 кг

6,6 кг

25

126

381

6,1 кг

7,4 кг

7,4 кг

40

140

384

6,6 кг

10,3 кг

11,2 кг

50

153

389

8,8 кг

12,2 кг

15,1 кг

80

175

401

12,5 кг

17,9 кг

25,5 кг

100

203

411

19,7 кг

27,4 кг

43,6 кг

150

229

439

22,0 кг

43,6 кг

80,8 кг

200

267

462

32,2 кг

67,4 кг

136 кг

Для разнесенной версии прибавить 5 кг

Исполнение без фланцев



ВЕС

Размер Ду,
мм

L, мм

H, мм



25

126

381

5,5 кг

40

140

384

5,5 кг

50

153

389

5,5 кг

80

175

401

5,5 кг

100

203

411

5,5 кг

Для разнесенной версии прибавить 5 кг

Разнесённый электронный блок (опция)
